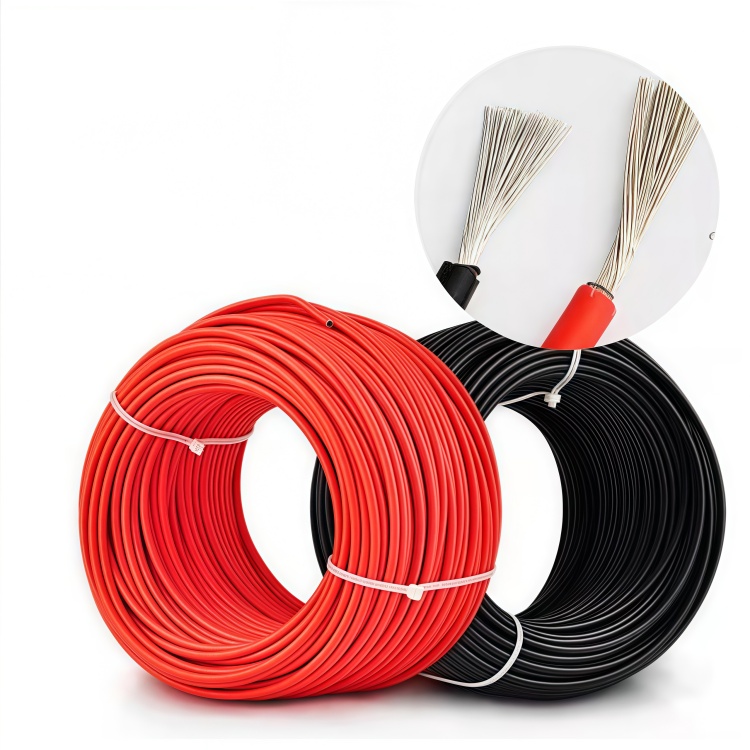

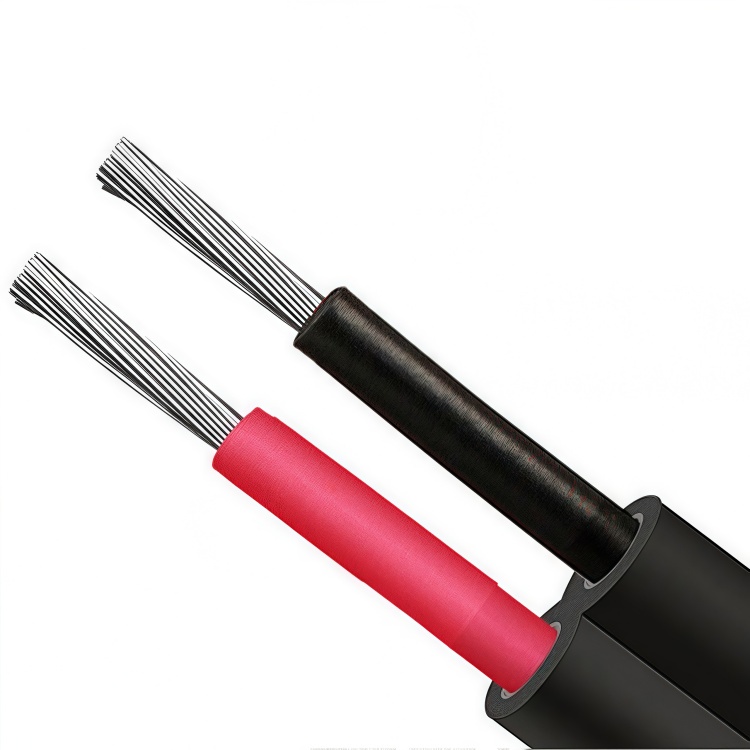

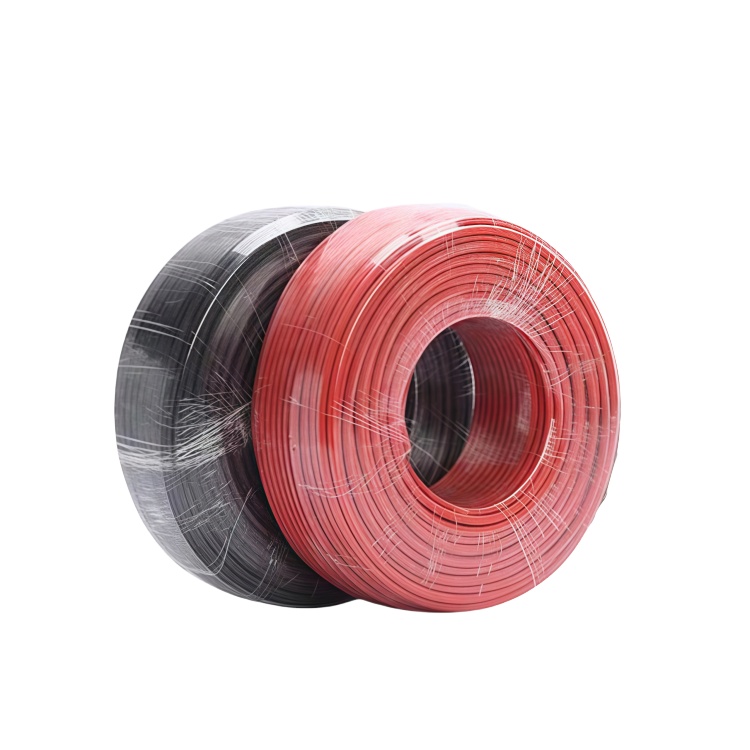

Cables fotovoltaicos

Los cables fotovoltaicos (PV) son el medio de transmisión para los sistemas de generación de energía solar, diseñados específicamente para entornos exteriores con alta radiación y variaciones extremas de temperatura. Su función es transmitir energía de corriente continua (DC) mientras resisten la corrosión causada por la radiación ultravioleta, el ozono y la humedad. La norma aceptada internacionalmente es TUV 2 PfG 1169/08.2007, y la norma nacional correspondiente es GB/T 33594-2017, lo que garantiza la interconexión segura de las plantas de energía fotovoltaica.
Correo electrónico : admin@admin.com
WhatsApp : +8618999999999
Contáctenos

Navegación de productos

Mensaje

Enviar

Parámetros del producto

Productos

aplicación

Este producto está diseñado para conexiones de circuitos en sistemas solares fotovoltaicos tanto interiores como exteriores bajo condiciones climáticas extremas.

norma

2PfG 1169/08.2007 (PV1-F)

estructura

Conductor: Alambre de cobre estañado trenzado conforme con las normas DIN VDE 0295 e IEC 60228 Clase 5

Aislamiento: Reticulación por haz de electrones, compuesto retardante de llama libre de halógenos y de baja emisión de humos

Cubierta: Reticulada por haz de electrones, compuesto retardante de llama libre de halógenos y de baja emisión de humos, negro

comportamiento eléctrico

Tensión nominal U0/U: 0.6/1 kV AC; 0.9/1.5 kV DC

Tensión máxima admisible de corriente alterna: 1.8 kV DC (conductor/conductor, sistema sin puesta a tierra, sin carga en el circuito)

Resistencia de aislamiento: 1000 MΩ-km

Prueba de chispa: 6000 Vac (8400 Vdc)

Clasificación de tensión: 6500 Vac durante 5 minutos

propiedad térmica

Temperatura interior: -40℃ to +90℃

Temperatura máxima del conductor: 120℃ (20000h) según IEC/EN 60216-1

Temperatura de cortocircuito: 200℃/5s

Prueba de resistencia térmica: EN 60216-2 (at +120°C)

Prueba de alta presión: EN 60811-3-1

Resistencia al calor húmedo: EN60068-2-78,85% humidity

comportamiento mecánico

Radio mínimo de curvatura: 4×OD (fijo), 5×OD (flexión)

Permeación dinámica: 2 PfG 1169/08.2007 Appendix F

Propagación de holgura: 2 PfG 1169/08.2007 Appendix G

Resistencia a la tracción y elongación del aislamiento y la cubierta: EN 60811

Vida útil prevista: 25 años

propiedad química

Resistencia al ozono: EN 50396 part 8.1.3 method B

Resistencia a la intemperie y a los rayos UV: HD 605/A1

tolerante al amoníaco

Buena resistencia al aceite y a la corrosión química

Buena resistencia al desgaste y al envejecimiento

Resistencia a ácidos y álcalis: de acuerdo con EN 60811-2-1 (oxalic acid & sodium hydroxide)

métrica EC

Este cable cumple con las normas europeas CE 2006/95/EC (Directiva de Baja Tensión) y RoHS 2002/95/EC (Directiva sobre Restricción de Sustancias Peligrosas).

rendimiento de protección contra incendios

Rendimiento de retardancia a la llama según lo especificado en EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, y DIN EN 60332-1-2

Rendimiento de baja emisión de humos según lo especificado en IEC 61034 y EN 50268

Rendimiento libre de halógenos según lo definido en EN 50267-2-1 e IEC 60754-1

Gases de baja corrosividad conformes con EN 50267-2-2 e IEC 60754-2

Especificaciones y dimensiones

Número de hilos & área nominal de la sección transversal

Número de conductores/Cables

diámetro

Diámetro nominal del conductor

Espesor nominal del aislamiento

Espesor nominal de la cubierta

diámetro exterior nominal

peso nominal

N.º ×MM²

-

MM

MM

MM

MM

KG/KM

1×1.5

30/0.25

1.58

1.14

0.82

5.4

52

1×2.5

50/0.25

2.04

1.14

0.82

5.8

67

1×4.0

56/0.30

2.59

1.14

0.82

6.4

87

1×6.0

84/0.30

3.17

1.14

0.82

7.0

113

1×10

78/0.40

4.07

1.52

0.82

8.6

178

1×16

128/0.40

5.22

1.52

0.82

9.8

254

1×25

199/0.40

6.51

1.52

0.82

11.1

363

1×35

279/0.40

7.71

1.52

0.82

12.3

473

capacidad de corriente

área de la sección transversal del conductor

AWG

Resistencia máxima del conductor a 20°C

capacidad de corriente

Exposición solo al aire...

cable raíz

Raíz única expuesta

cable

Varios expuestos en la superficie

cable adyacente

MM²

-

Ω

A

A

A

1.5

16

13.7

30

29

24

2.5

14

8.21

41

39

33

4

12

5.09

55

52

44

6

10

3.39

70

67

57

10

8

1.95

98

93

79

16

6

1.24

132

125

107

25

4

0.795

176

167

142

35

2

0.565

218

207

176

coeficiente de desviación de temperatura

temperatura interior ℃

relación de transformación

Hasta 60

1.00

70

0.91

80

0.82

90

0.71

100

0.58

110

0.41
